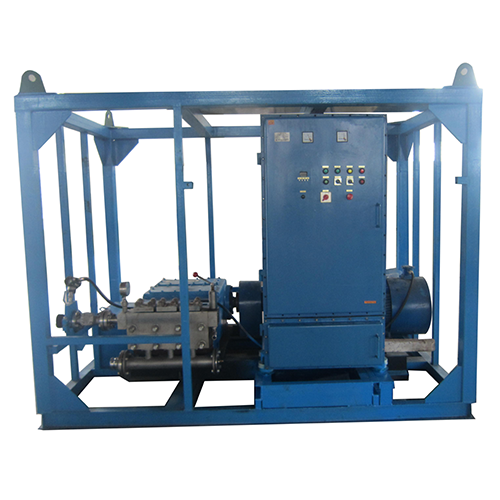

HGS恒压供水控制系统

所属分类：HGS恒压供水控制系统
点击次数：0
发布日期：2022/02/11

详细介绍

HGS恒压供水控制系统

●简介

供水系统是国民生产生活中的重要一环。传统供水方式占地面积大，水质易污染，基建投资多，而主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。HGS恒压供水控制系统采用变频调速技-术，它是一种新型成熟的交流电机调速技-术，以其独-特优良的控制性能被应用于速度控制领域，特-别是供水行业中。由于安-全生产和供水质量的特-殊需要，对恒压供水压力有着严格的要求，因而变频调速技-术得到了深-入的应用。本系统技-术先-进、水压恒定、操作方便、运行可-靠、节约电能、自动化程度高，在泵站供水中可完成以下功能：

(1)维持水压恒定：

(2)控制系统可手动/自动运行：

(3)多台泵自动切换运行：

(4)系统睡眠与唤-醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤-醒：

(5)在线调整PID参数：

(6)泵组及线路保护检测报警，信号显示等。

HGS恒压供水控制系统将管网的实际压力经反馈后与给定压力进行比较，当管网压力不足时，

变频器增-大输出频率，水泵转速加快，供水量增加，迫使管网压力上升。反之水泵转速减慢，供水

量减小，管网压力下降，保持恒压供水。

●应用范围

1、自来水厂、加压泵房

2．居民生活区、宾馆及其它建筑

3、企业生产用水

4、锅炉循-环水系统

5、农田灌溉系统

●系统特点

1、节电：优化的节能控制软件，使水泵实现大限度地节能运行；恒压供水技-术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，比靠调节阀门的控制水泵出口压力的方式，具有降-低管道阻力大大减少截流损失的效能。

2、节水：根据实际用水情况设定管网压力，自动控制水泵出水量，减少了水的跑、漏现象：

3、运行可-靠：由变频器实现泵的软起动，使水泵实现由工频到变频的无冲击切换，防止管网冲击、避-免管网压力超限，管道破裂。同时由于变量泵工作在变频工况，在其出口流量小于额定流量，泵转速降-低，减少了轴承的磨损和发热，延-长泵和电动机的机械使用寿命。

4、联网功能：采用全中文工控组态软件，实时监控各个站点，如电机的电压、电流、工作频率、管网压力及流量等。并且能够累积每个站点的用电量，累积每台泵的m水量，同时提供各-种形式的打印报表，以便分析统计。

5、控制灵活：分段供水，定时供水，手动选择工作方式。

6、自我保护功能完善：如某台泵出现故障，主动向上-位机发出报警信息，同时启动备用泵，以维持供水平衡。万一自摔系统出现故障，用户可以直接操作手动系统，以保护供水。

7、实现恒压自动控制，茶需要操作人员频繁操作，降-低了人员的劳动强度，节省了人力。

8、水泵电动机采用软启动方式，按设定的加速时间加速，避-免电动机启动时的电流冲击，对电网电压造成波动的影响，同时也避-免了电动机突然加速造成泵系统的喘振。彻-底-消-除水锤现象。

●型号标注

HGS恒压供水控制系统 ●工作原理

用户用水量一般是动态的，因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提-高了供水的质量。

恒压供水系统对于用户是重要的。在生产生活供水时，若自来水供水因故压力不足或短时断水，可能影响生活质量，严重时会影响生存安-全，如发生火灾时，若供水压力不足或或无水供应，不能迅-速灭火，可能引起重大经济：损失和人员伤亡。所以，用水区域采用正确的怛压供水系统，能产生较大的经济效益和社会效益。

随着电力技-术的发展，变频调速技-术的日臻完善，以变频调速为核-心的智-能供水控制系统取代了以往高位水箱和压力罐等供水设备，起动平稳，起动电流可限制在额定电流以内，从而避-免了起动时对电网的冲击；由于泵的平均转速降-低了，从而可延-长泵和阀门等配件的使用寿命：可以消-除起动和停机时的水锤效应。其稳定安-全的运行性能、简单-方便的操作方式、以及齐-全周到的功能，将使供水实现节水、节电、节省人力，达到高-效率的运行目的。

通常在同一路供水系统中，设置多台常用泵，供水量大时名台泵全开，供水量小时开一台或两台。在采用变频调速进行恒压供水时，就用两种方式，其一是所-有水泵配用一台变频器；其二是每台水泵配用一台变频器a.后种方法根据压力反馈信号，通过PID运算自动调整变频器输出频率，改变电动机转速，达到管网恒压的目的，就一个阂环回路，较简单，但成本高。前种方法成本低，性能不比后种差，但控制程序较复杂，是未来的发展方向，HGS恒压供水系统采用一变频器控制任意数电机的功能。

HGS恒压供水系统原理如下：从管网上测量到的水压与PID调节器的设定值比较，经过运算输出一个控制信号，刍实际压力高于设定值时，降-低变频器的转速，当实际压力低于设定值时，提-高变频器的转速，从而保-证输出压力的恒定。由于被控制的系统特点是非线性、大惯性的系统，现在控制和PID相结合的方法，在压力波动较大时使用模糊控制，以加快响应速度；在压力范固较小时采用PID来保持静态精度。这通过PLC加智-能仪表可时现该算法，同时对PLC的编程来实现泵的工频与变频之间的切换。实践证明，使用这种方法是可行的，而且造价也不高。假设整个系统由四台水泵，一台变频器，一台PLC的和的PID调节器和一个压力变送器及若干辅助部件构成。各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1-5伏的电信号：变频调速器用于调节水泵转速以调节流量：PLC的用于逻辑切换。

●外形及安装尺寸图
